锂电容器的 ESR 评估试验

时间:2013-01-09 20:10来源:日本日置 作者:日本日置 点击:




可测量锂电容器的 ESR*



*ESR : Equivalent Series Resisitance (等价串联电阻)



  ■ 要点
  · 由于交流微电阻计 3560 的最高分辨率为 1μΩ ,测量范围为 3.1kΩ,因此广泛用于测量根据容量、形状而差异较大的锂电容器的 ESR 值。


· 同时,也可测量锂电容器的端口间电压。

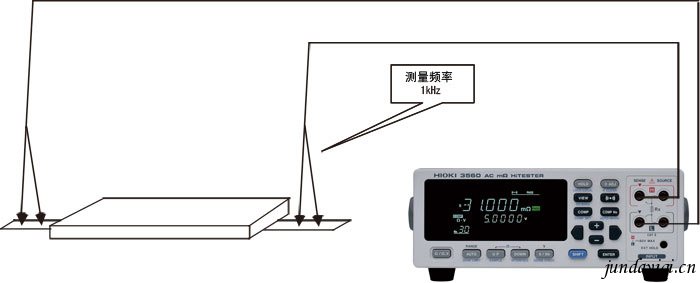

  ESR 评估试验
           锂电容器                     交流微电阻计3560

·对锂电容器(电力双层插座)进行充电(放电)。
·因为通过充放电,锂电容器的状态会变化,因此将测量条件设置为固定的。
·端口间电压最大可测量 50V 。还可测量最多 12 个单元 ( 4V )的串联模块。
·测量结果通过通讯方式可保存至电脑中(有免费 PC 试用软件)。

·由于配备 RS 232C 、 GP-IB (选件)、数据 I/O ,因此可用于自动化产线中。



■ 使用仪器
交流微电阻计:3560

GP-IB接口:9588
